机械创新实验装备

JXJCZ-B机械传动方案优化综合检测实验台

来源:     时间:2017-07-17     浏览:105

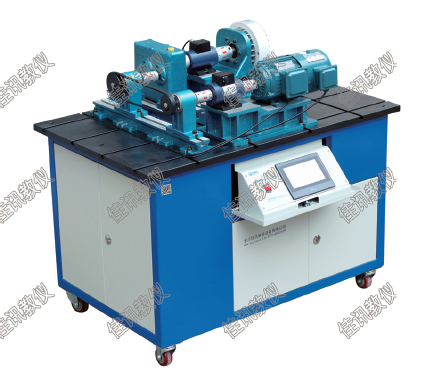

             JXJCZ-B机械传动方案优化综合检测实验台


一、实验项目

1、典型机械传动装配实训及性能测试实验

2、新型机械传动装置装配实训及性能测试实验

3、传动系统组合装配实训及性能测试实验

4、机械传动方案优化设计性实验

5、机械传动创意组合设计性实验

主要技术参数

1.变频电机额定功率0.75KW、同步转速1500r/min;输入电压380V

2.扭矩传感器,量程:20N.m,精度0.5%F.S,供电±15V DC;

3.扭矩传感器,量程:100N.m,精度0.5%F.S,供电±15V DC;

4.磁粉制动器额定转矩50N.m,允许滑差率:1.1KW;

5.采用PLC控制系统:供电电压:AC 380V 50Hz;整机功率:1600W;集成14输入/10输出共24个数字量I/O点,2输入/1输出共3个模拟量I/O点。

 其他性能:20K字节程序和数据存储空间,6个独立的高速计数器(100KHz),2个100KHz的高速脉冲输出,2个RS485通讯/编程口,

 具有PPI通讯协议、MPI通讯协议和自由方式通讯能力;

6、液晶触摸屏:尺寸:7英寸,分辨率:800*480;显示色彩:65536;接口:RS-485,RS-232;电源:DC24V,外形:204×150×37mm,防护:IP65

7、外形尺寸:1200×750×1030mm

8、重量: 360Kg
